弗瑞仕資訊新風使用指南
弗瑞仕資訊
|2018年02月06
尊敬的用戶們：
感謝您使用弗瑞仕智能新風產品。
為了正確使用和維護產品，請您一定仔細閱讀說明書，并按照說明書的步驟操作。
自始至終，弗瑞仕新風的“健康星級服務”將伴隨著您，使用時無論有任何問題，請按照保修單的電話，地址聯系，我們時刻恭候?yàn)槟?wù)。
如遇產品技術或軟件升級，您所購買的弗瑞仕新風產品可能與說明書中介紹不完全一致，謹此致歉。
產品注意事項
1、不可自行改裝、拆卸、修理，以避免引起觸電或故障。
2、請使用本機規定的規定電壓，三角插電源，確保接地。
3、更換濾網是請務必確認已拔下電源插頭，以避免引起受傷或觸電危險。
4、不可將異物，金屬物品或手指等伸入進出風口，以避免引起受傷或觸電危險。
5、不可對本產品潑水或水洗，以避免造成機械故障或引發觸電。
6、電源插頭及電源線不可破損，電源線不可拖拉重物或用力拉扯，如有損壞，請聯系供應商或?qū)I(yè)維修人員更換。
7、本品需安置于干燥處，注意防潮，防雷，防雨淋，防霜雪。
8、本品需防火，遠離易燃易爆，及腐蝕性等危險物品。
9、禁止?jié)袷职尾咫娫床孱^，觸碰電線，開關及金屬外殼。
10、避免對產品進行強烈的碰撞，打砸，以防止機器變形或線體脫落，造成安全隱患。
產品特點
1、24小時室內空氣不間斷交替循環。
2、PM2.5凈化效率達99%以上。
3、風量可調，嚴密契合不同空間，不同需求。
4、靜音設計，風道設計科學合理，低阻低噪。
5、雙向能量回收，回收率高達75%。

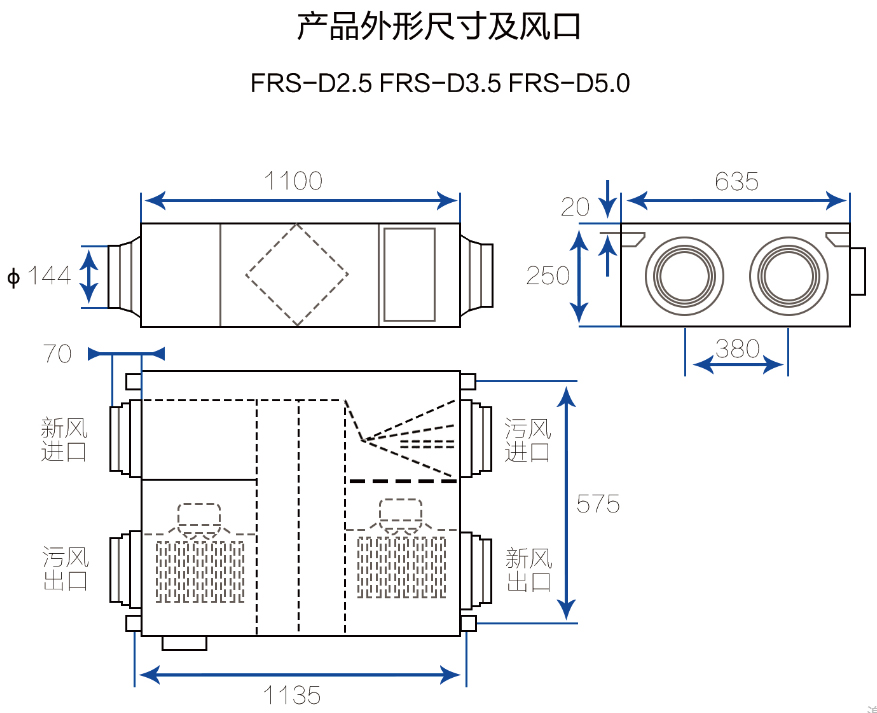

設備參數
參數表
| 產品型號 | 新風量m3/h | 排出風m3/h | 功率W | 靜壓PA | 電源V/Hz | 熱交換% | 噪音db | 重量kg |
| FRS-D2.5 | 250 | 210 | 300 | 100 | 220/50 | 75 | 35 | 40 |
| FRS-D3.5 | 350 | 320 | 340 | 130 | 220/50 | 73 | 38 | 42 |
| FRS-D5.0 | 460 | 500 | 360 | 160 | 220/50 | 70 | 43 | 45 |
過濾器參數
| 主機 | FRS-D2.5/D3.5/D5.0 | |
| 初效過濾器 | 尺寸 | 415*215*50 |
| 數量 | 1 | |
| 建議更換周期 | 3-6個月 | |
| 中效過濾器 | 尺寸 | 415*215*50 |
| 數量 | 1 | |
| 建議更換周期 | 3-6個月 | |
| 高效過濾器 | 尺寸 | 560*215*3 |
| 數量 | 1 | |
| 建議更換周期 | 3-6個月清洗，6-12個月更換 | |
| 全熱回收器 | 尺寸 | 290*290*217 |
| 數量 | 1 | |
| 清洗周期 | 3-6個月 | |
| 注：1、重度污染區域可根據使用情況縮短使用期限。2、環境相良好區域可根據使用情況適當延長使用時間。 | ||
操作指南
YK-XF-7A液晶數顯智能新風控制器，輸出信號直接控制新風機的啟動及轉速，可廣泛應用于住宅、商業及工業場合，并且能有效改善空氣品質，創造健康、舒適、高效、環保、節能的生活工作環境。

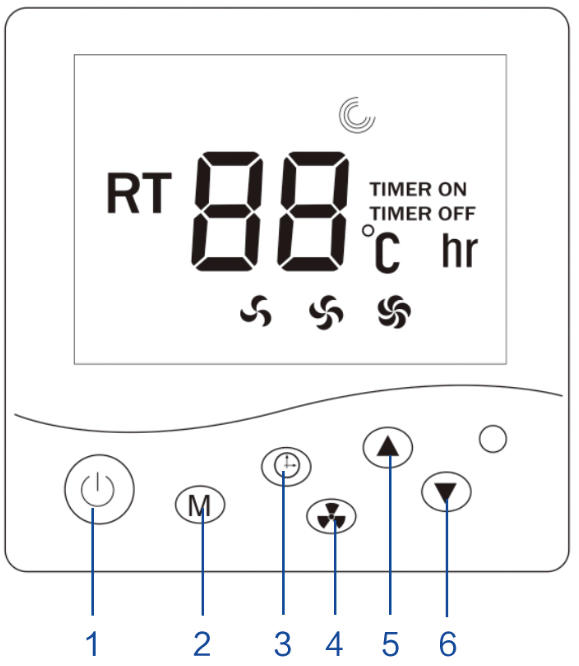

按鍵功能說明
 | 1鍵：開關機 2鍵：開啟或關閉除塵功能 3鍵：定時設定 4鍵：模式選擇 5鍵：時間上調 6鍵：時間下調 |
詳細說明
1鍵：短按開啟或關閉控制器
2鍵：短按一次開啟除塵功能，再次短按一次關閉除塵功能。
3鍵：短按該鍵進入定時關機時間設置界面，通過5、6鍵調節時間長短；按兩次進入開機時間設定界面，通過5、6鍵調節時間長短。
4鍵：風速調節鍵，高中低循環調節。
控制器參數
| 型號YK-XF-7A | |
| 額定電壓 | AC220V |
| 自身功耗 | 1.5W |
| 最大負載 | 2A阻性負載 |
| 測溫精度 | ±0.5℃ |
| 感溫元件 | NTC負溫度熱敏電阻器 |
| 外形尺寸 | 86*86*12 |
| 外殼材料 | 白色ABS阻燃材料 |
主機安裝
| 安裝之前請仔細閱讀“安全注意事項”然后進行安裝作業。為預防對使用人員和其他人員造成傷害，避免財產損失，請務必遵守以下事項。 | |||
| 無視標示內容，采用錯誤的方法造成的危害和損失程度，用以下標示區分說明。 | 希望遵守的內容用以下圖案區分說明。 | ||
 | 該標示欄的內容是“設想有可能造成死亡或重傷等危險的情況”。 |  | 這種圖案標示“不可以”、“禁止”。 |
 | 該標示欄的內容是“設想有可能引起負傷或發生物質上損失的情況”。 |  | 這種圖案標示“必須執行”、“強制”。 |
| 警告 | |||
 | 安裝請委托專業人員，不可自行安裝、移動或重裝，如有不當，會發生掉落、觸電、火災等事故。 |  | 在換氣口處裝防鳥網或類似的物品。當有鳥巢等異物時請清除，否則會引起室內缺氧。 |
| 安裝工程必須嚴格按照本手冊進行。如有不當易造成觸電或火災事故。 | 室外進氣口要安裝在距離可燃?xì)怏w排風口較遠的位置，否則易造成室內缺氧。 | ||
| 安裝要在能夠承受重量的地方，嚴格按照本手冊進行。如果強度不夠；安裝不牢固，易造成因觸電、火災設備掉落等引起的傷害。 | 保養檢修時必須關掉開關，并關掉專用斷路器。否則易引起觸電。 | ||
| 電氣工程要按照國家法規和使用手冊進行施工，必須使用專用線路。如果電源線路容量不足或施工不當，易造成觸電或火災事故。 |  | 地線不可與燃?xì)夤艿馈⒆詠硭?、避雷針、電話線等連接在一起。接地不正確會造成觸電。 | |
| 注意 | |||
 | 需安裝專用斷路器，根據安裝位置的情況，有時必須安裝漏電斷路器。如果不安裝漏電斷路器，易引起觸電或火災。 |  | 電源線和連線要安裝結實，電控盒要壓實不要使電源蓋板抬起。如果電控盒安裝不當，灰塵或粉塵會造成端子接線部位發熱，引起火災或觸電。 |
| 當時用的金屬管道穿過木質建筑物的金屬板或金屬網時，要在管道和墻壁之間做絕緣層，否則會引起觸電或漏電。 |  | 不可安裝在可能有易燃性氣體泄漏的地方。如有泄漏的燃?xì)庠谥車奂?，?huì)導致火災事故。 | |
| 安裝工程使用的零件必須是指定的零件（包括附件），如果不使用指定的零件會造成設備掉落、火災和觸電。 | 不可作為抽油煙機使用。否則易引起過濾器、熱交換器堵塞或火災。 | ||
| 室外管道安裝時要向下傾斜，防止雨水侵入。如安裝不當會造成屋內滲水，打濕室內財物。 | 必須使用額定電壓。否則易引起火災或觸電。 | ||
| 為防止結霜，要在室外管道（必須時包括室內側）做絕熱層。如安裝不當會造成屋內滲水，打濕室內財物。 | 不可安裝在直對火源或有明火的地方。否則易引起發熱或火災。 | ||
| 天花板內高溫多濕時，應在天花板內安裝換氣設備，否則易引起火災或觸電。 | 不可安裝在浴室等濕度大的地方。否則易引起觸電或火災。 | ||
| 電源線以及連接線要使用指定的電纜連接牢固，接電源線連接部位應固定結實，不受電纜外力影響。如連接或固定不牢固，易引起發熱或火災。 | 不可安裝在化工廠等易產生酸、堿、有機溶劑、涂料等有害氣體以及含有腐濁性氣體的地方。否則易導致中毒或火災。 | ||
安全注意事項
1、無論因任何原因耽誤新風換氣機的安裝，以及新風換氣機在現場作短期或長期的保存，都必須采取相應的保護措施，以防止建筑灰塵和碎石進入主機及其他附件之中。
2、安裝新風換氣機的位置必須保證天花板內高度不小于表內尺寸（B）。
3、不可安裝在熱水器附近。

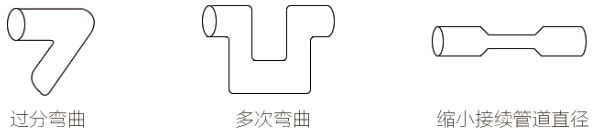

4、在安裝管道工程中應避免以下現象。
5、根據不同的地區，有的地方不許使用伸縮式管道，應充分注意。
6、當使用公用管道排風時，有義務采用防火材料。
7、新風換氣機使用條件：溫度-10-40℃；相對濕度85%RH以下。絕對不可安裝在直對明火的地方。

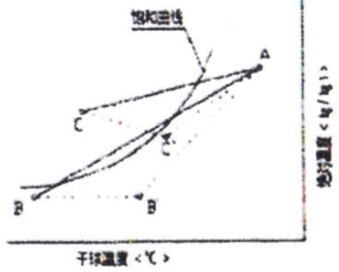

8、注意防露、結霜。如右圖所示，將高溫側吸入空氣條件A和底溫側吸入條件B匯成空氣曲線圖，高溫側空氣A經過新風換氣機空氣條件行成一條道C點的飽和曲線時，新風換氣機就會出現結露、結霜。在這種情況下，請將底溫側空氣加熱，使B點到B'點，使C點到飽和曲線內側的C'點，然后再使用。
9、為避免已排到室外的污風又從新風口回到室內，安裝在外墻上的兩個風口之間的距離應大于1000mm。
10、當風管內設有電加熱時，電加熱器的開關應與換氣機開關連鎖，即只有通風機開始工作，電加熱器才可以開啟。
11、若用戶希望室內噪音盡可能地小，那么應該考慮在風管中串接風管消聲器。

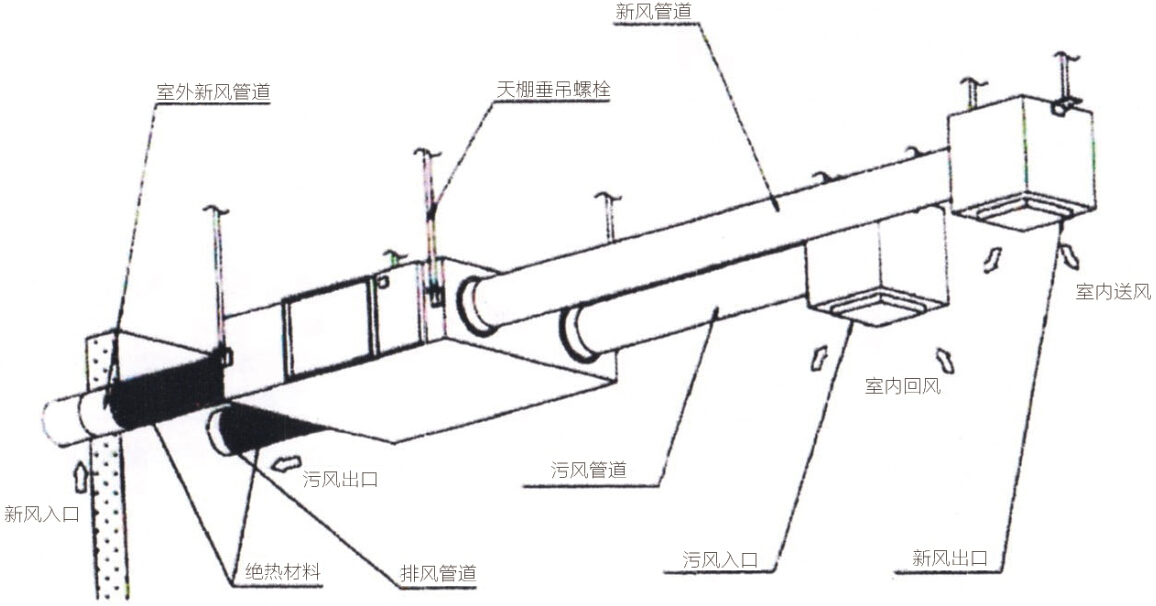

安裝參考圖

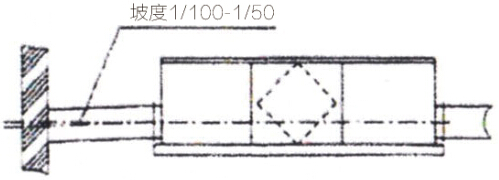

管道工程
1、接口和管道的連接部分要用鋁箔膠帶包卷粘接，不可漏氣。
2、室外的兩個管道要向室外一側傾斜、防止室內進水。（坡度1/100-1/50）
3、室外側2個管道（新風入口、污風出口）上必須安裝防止結霜的絕熱材料。（材料：玻璃棉、厚度25mm）
試運行
1、安裝工程結束之后要檢查連線，且務必進行試運行。
2、打開電源按照下表進行試運行，檢查送風狀態和風閥動作。風閥動作需打開機身檢修門進行檢查，看風閥的開閉是否正確。
使用注意事項
| 警告 | |||
 | 新風換氣機開動后，電接點的火花引起爆炸或火災。 |  | 勿將手指或棍棒插入新風入口或污風入口。由于風輪高速旋轉，易導致受傷。 |
| 在異常狀態下持續運轉，會引起故障觸電或火災。 | 絕對不能自行改造、拆卸或修理，否則引起風機燒毀、觸電或火災后果自負。 | ||
| 當清掃濾網熱交換芯時，必須關掉開關，將斷路器關閉。 | 不可自行安裝、移動或安裝，如有不當，會發生掉落、觸電、火災等事故。 | ||
| 注意 | |||
 | 污風入口請勿設置在能夠吸收高溫、高溫空氣的位置。否則可能給機組內部造成不良影響，成為引發故障、漏電及火災的原因。 |  | 勿將燃燒器具放置在主風機風口直吹的位置。否則易造成燃燒器具燃燒不充分。 |
| 當長時間使用時，為了安全請將專用斷路器關閉。 | 不可在主機附近使用可燃性噴霧器。否則易引起火災。 | ||
| 定期清掃過濾器，過濾器灰塵過多會引起室內缺氧。 | 冬季室內供暖時如果設置普通換氣，會引起機身新風出口處結霜，所以冬季禁止使用普通換氣。 | ||
 | 必須按照額定電壓使用，否則易引起火災及觸電。 | 不可用水洗主機，否則易引起觸電。 | |
| 危險 | |||
 |  不可用于開放式燃燒器具（暖氣）的換氣。當房間內使用煤氣或石油取暖時，必須使用專用的換氣設備。 | ||
